Schéma zapojení

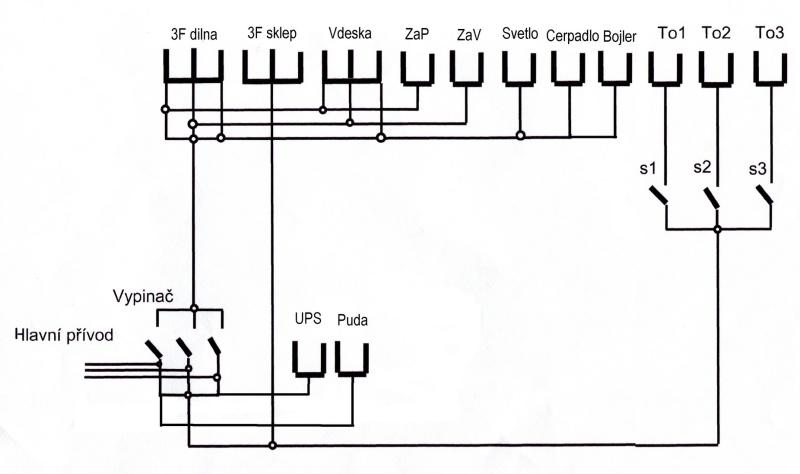

Zapojení elektrického rozvodu je schématicky znázorněno na tomto obrázku:

Třífázový rozvod je veden do dílničky, sklepa, k varné desce a elektrokotli. Hlavním vypinačem na rozvodné desce se vypíná přívod elektrické energie ke všem spotřebičům, kromě sklepa, elektrokotle a dvou zásuvek - zásuvka UPS na chodbě a zásuvka pod střechou pro napájení kamer, routru a teplotních sond. Ze sklepa je veden rozvod do studánky, altánu, vodárně a do kůlny. Tento rozvod se po opuštění chalupy vypíná vačkovým vypinačem ve sklepě. Po vypnutí tohoto vypinače zůstáva ale trvele pod napětím zásuvka ve která je připojeno kalové čerpadlo, které odvádí vodu z čističky.
