Ohřev vody v bojleru

Ohřev vod v bojleru lze provést ze sítě nebo z fotovoltaických panelu. Primárně je ohřev nastaven na panely.

Fotovoltaický systém - ostrovní režim.

Je sestaven z šesti fotovoltaických panelu. Nejdříve byly zakoupeny čtyři FVP CSUN a později dodatečně dva FVP Longi. Parametry obou typů panelu jsou obdobné. Napětí naprázdno Uoc s koeficientem 1,15 při seriovém zapojení je 280 V a výkon stringu je 2,22 kW.

Zapojení panelů

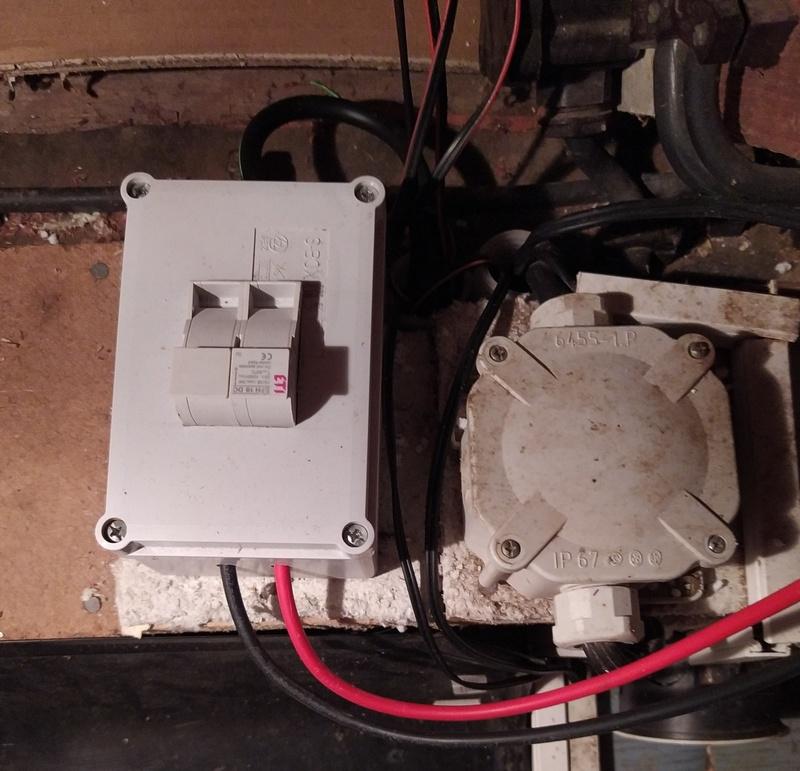

Panely jsou zapojeny do serie a vodice od panelu jsou vyvedeny do prostoru pod střechou. Zde je 10 A odpojovač a předpětová ochrana. Odtud je pokračuje vedeni k měniči MPPS na chodbě u rozvaděče.

Měnič MPPS

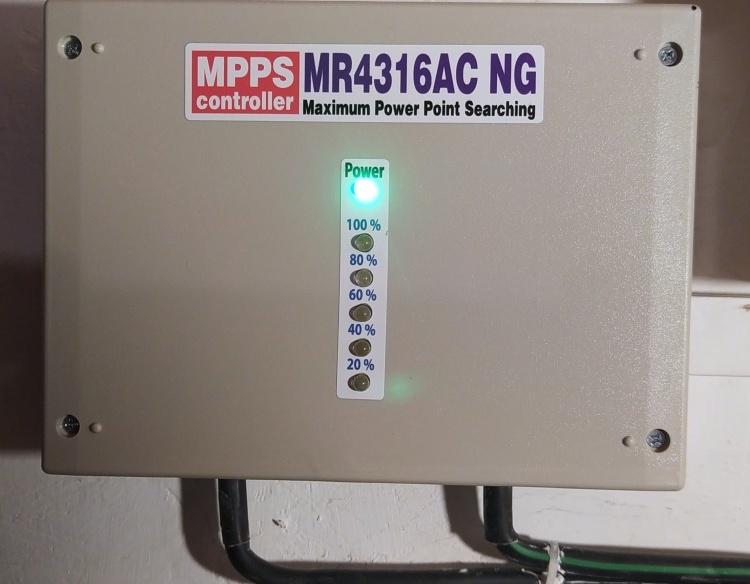

Regulátor MR4316AC NG optimalizuje přizpůsobení odporu topné spirály boileru a fotovoltaických panelů tak, aby energie získaná z panelů byl co největší. Zapojuje se mezi solární panel a topnou spirálu boileru.

Kompletní manuál pro měnic je v adresáři seznam

Zapojení MPPS

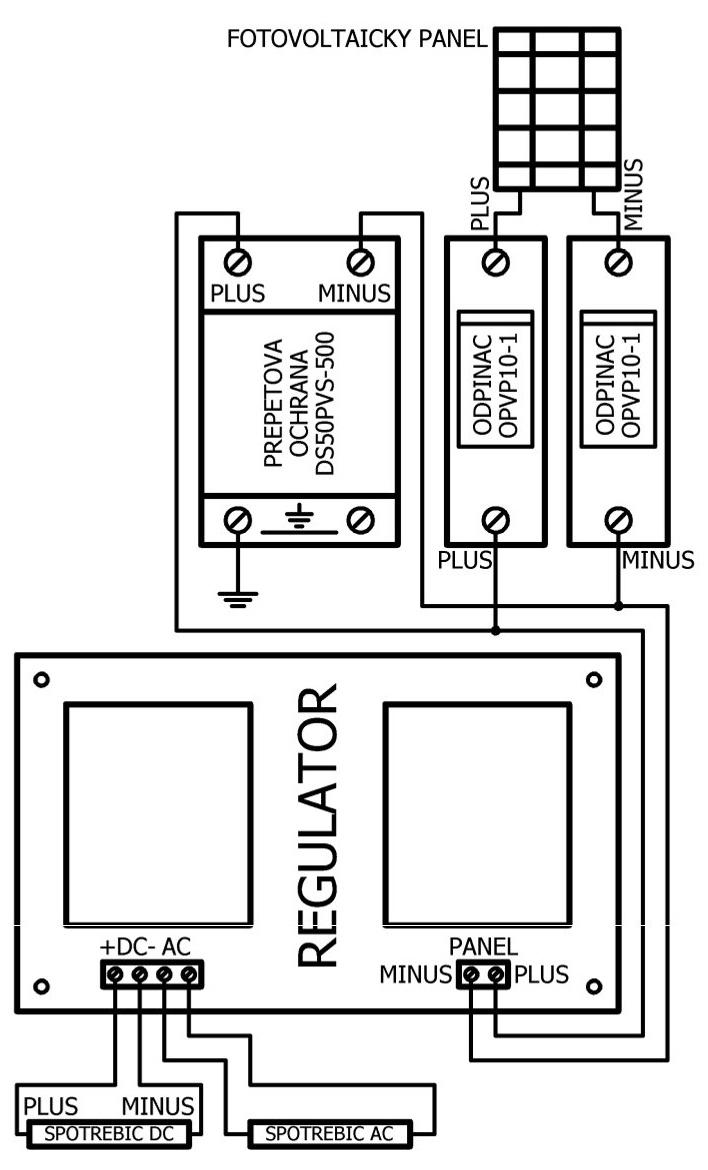

Zapojení Regulátor MR4316AC NG je v následujícím schématu:

Výstupní napětí na výstupu je střídavé, takže regulátor může být používán i s běžným boilerem s topnou spirálou pro střídavé napětí. Vstupní napětí může být od 60 do 430 V. Na výstup lze připojit spotřebič pouze s čistě odporovým charakterem s příkonem do 2500 W (s aktivním chlazením do 4000 W). V případě tohoto ohřevu vody je použito dražické topné těleso na 2200 W. Těleso je upravené tak, aby byly k dispozici tři sekce: 500 W, 1000 W a 2000W.

Nastavení MPPS

Regulátor MPPS je nastavem v prvním režimu - prioritní spotřebič na AC výstupu, podružný spotřebič na DC výstupu. Pro tento režim je nutné provést následující nastavení:

Po sejmutí krytu měniče je uprostřed mezi chladiči a LED diody tlačítko, kterým se volí a potvrzuje nastavovaný parametr a nastavuje a ukládá jeho velikost do paměti. Zelená LED dioda potvrzuje kroky nastavování.

Každé nastavovaní má dvě fáze, každá je zakončena dlouhým stlačením. V první fázi se volí druh nastavovaného parametru a v druhé fázi jeho hodnota.

Nejprve stisknete tlačítko krátce (< 2 s) tolikrát, jaký parametr chcete nastavit (0x tj. ani jednou ) až 12x Každá blikající LED dioda potvrdí krátkým stisknutím.

Pak dlouhým stisknutím ( >2 s) se provede výběr zvoleného parametru potvrdíte. LED dioda potvrdí volbu parametru dlouhým bliknutím. Poté stisknete tlačítko krátce tolikrát, jaký má být nastavovaný parametr. Každé krátké stisknutí potvrdí LED bliknutím.

Pak dlouhým (> 2 s) parametru dodatečně provedete nově nastavenou hodnotu do paměti. LED dioda potvrzuje uložení hodnoty do paměti pěti krátkými bliknutími. Pak se nastavování vrátí do výchozí polohy a lze nastavit další parametry. V režimu prvním se nastavuje:

Nastavování periody testu panelu: 15 s nebo 1 až 8 minut, krok 1 minuta

15 s 1x krátce, 1x dlouze | 1 až 8 minut 0 až 8x krátce, 1x dlouze

Nastavování periody testu termostatu: 3 minuty nebo 10 až 120 minut

10 minut 2x krátce, 1x dlouze |10 až 120 minut 0 až 12x krátce, 1x dlouze

Nastavování maximálního výstupního napětí: 10 až 320 V

10 V 3x krátce, 1x dlouze |10 do 320 V 1 až 32x krátce, 1x dlouze

Nastavování příkonu spotřebiče: 100 W až 4800 W

100 W do 4800 W 1 až 48x krátce, 1x dlouze

Tovární nastavení

Pokud chcete vrátit regulátor do továrního nastavení, tak stiskněte nastavovací tlačítko, zapněte tlačítko napájecí a držte tlačítko stisknuté, dokud nezhasnou všechny bílé LED. Pak tlačítko uvolněte. Všechny bílé LED 5x zablikají a regulátor se vrátil do továrního nastavení.

Ovládání ohřevu vody

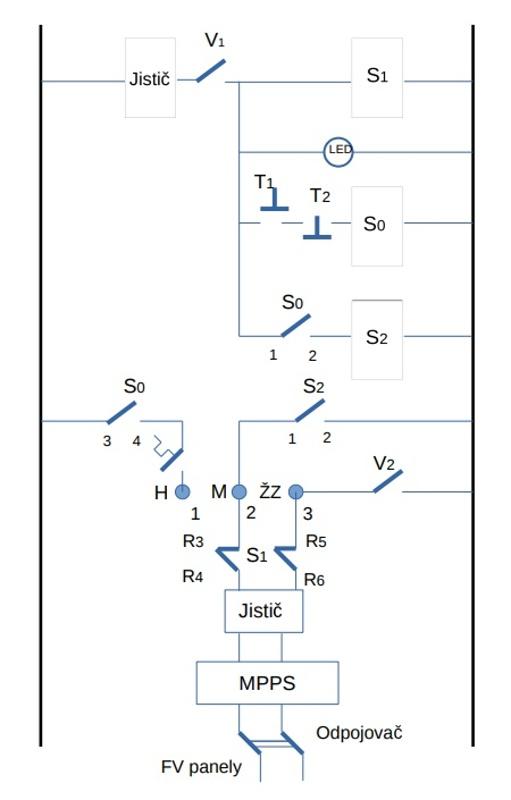

Primárnín zdrojem pro ohřev vody v bojléru je fotovoltaický systém. V případě, že nesvítí sluníčko nobo je potřeba vodu v bojleru přihřát tak je možné přepnout systém na sít. Schéma tohoto zapojení je následující:
